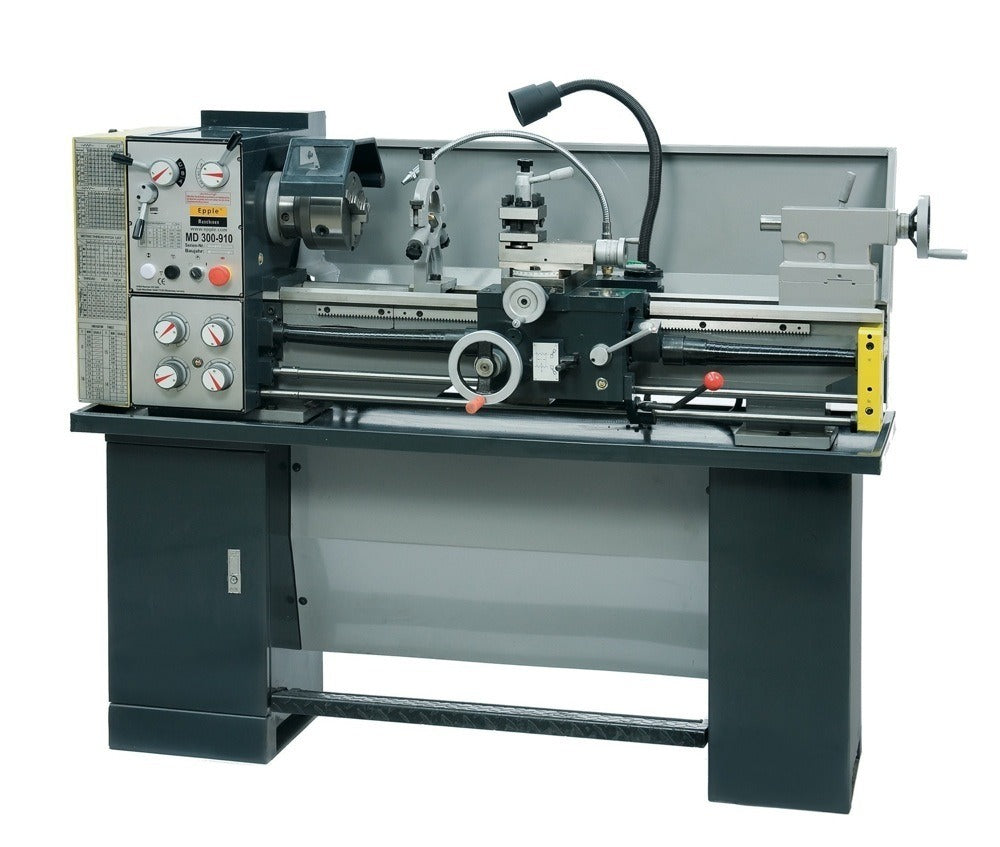

MD 300 - 910
Leit- und Zugspindel - Drehmaschine mit Fußbremse, Beleuchtung und Kühlmitteleinrichtung mit Spitzenhöhe von 165 mm und Spitzenweite von 900 mm
Beschreibung
- Gehärtete und geschliffene Führungsbahnen
- Camlock Spindelaufnahme D 1-4“
- Präzisionsgetriebedrehmaschine im Ölbad laufend: Zahnradgetriebe, Zug-, Leit- und Schaltspindel
- Ruhiger Lauf durch gehärtetes und präzisionsgeschliffenes Zahnradgetriebe, alle Zahnräder und Wellen gehärtet und geschliffen
- Leichtgängige Getriebeschaltung, im Ölbad laufend
- Rundlaufgenauigkeit < 0,015 mm in der Spindelnase gemessen
- Not-Aus-Schalter und Motorschutz
- Leitspindelabdeckung
- Spanschutz am Oberschlitten
- Schlosskastenräder im Ölbad laufend
- Hauptspindel mit D 1-4“ Aufnahme, Bohrung Durchmesser 38 mm, geführt in 2 nachstellbaren Präzisionskegelrollenlagern
- Leichtgängige Hauptspindelgetrieberäder
- Alle Schlittenführungen mit nachstellbaren Keilleisten
- Stabiles, stark verripptes Prismenbett, Doppelprismenführung, Bett aus Grauguss, gehärtet und geschliffen
- Neopren-Abstreifer zum Schutz der Führungen
- Rechts- / Linkslauf am Bettschlitten über Schaltspindel schaltbar
Technische Daten
| Spitzenweite |
900 mm |
| Spitzenhöhe |
165 mm |
| Spitzenhöhe ohne Brücke |
215 mm |
| Durchlass |
38 mm |
| Hauptwelle |
MK 5 |
| Reitstock |
MK 3 |
| Geschwindigkeiten |
18 |
| Drehzahlen |
65 - 1.810 min-1
|
| Vorschübe (längs) |
0,053 - 1,291 mm/U |
| Vorschübe (quer) |
0,011 - 0,276 mm/U |
| Gewinde (metrisch) |
0,4 - 7 mm |
| Gewinde (Zoll) |
4 - 60 Gg/1" |
| Verfahrweg - Oberschlitten |
85 mm |
| Verfahrweg - Planschlitten |
150 mm |
| Dreibackenfutter, Durchmesser |
160 mm |
| Vierbackenfutter, Durchmesser |
200 mm |
| Aufspannscheibe, Durchmesser |
255 mm |
| Motorleistung |
400 V / 1,5 kW |
| Abmessungen (L x T x H) |
1.550 x 630 x 570 mm |
Abmessungen mit Sockel
(L x T x H) |
1.550 x 630 x 1.270 mm
|
| Gewicht |
450 kg |
| EAN |
4260364290394 |
