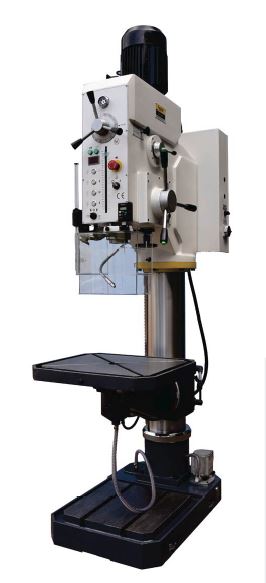

GB 50 V
Getriebebohrmaschine mit Drehzahlanzeige, Kühlmitteleinrichtung und Pinolenvorschub in gehobener Ausführung für industriellen Einsatz MK 4 bis 50 mm
Beschreibung
- Schwere Ausführung
- Abschließbarer Hauptschalter und Motorschutzschalter
- 18 Geschwindigkeiten über Wählscheibe und 2-stufigen Antriebsmotor schaltbar
- mit Gewindeschneideinrichtung
- Automatische Zahnradschmierung
- Spindelarretierung mit integriertem Austreiber für einfachen Werkzeugwechsel
- Automatischer Vorschub über elektromagnetische
- Kupplung mit 2 Vorschubgeschwindigkeiten.
- Höhenverstellbare Schutzscheibe mit Mikroschalter für größtmöglichen Schutz gegen herumfliegende Späne
- Hohe Rundlaufgenauigkeit aufgrund gehärteter und geschliffener Hauptspindel
- Groß dimensionierte, dickwandige Säule
- Große Ausladung
- Präzise oberflächenbearbeiteter, massiver, sehr stabiler Arbeitstisch, dreh- und schwenkbar mit T-Nuten für 16 mm Nutensteine
- Große und massive Grundplatte mit T-Nuten, präzise oberflächenbearbeitet
- Integrierte Kühlmitteleinrichtung mit Kühlmittelbehälter
- Einstellbarer Bohrtiefenanschlag mit Millimeterskala, frontseitig ablesbar
- LED-Arbeitsleuchte
- Serienmäßig mit Schnellspannbohrfutter 1-16 mm
Technische Daten
|
|
| Bohrleistung |
50 mm |
| Pinolenhub |
240 mm |
| Spindelaufnahme |
MK 4 |
| Drehzahlbereich |
40 - 2.100 min-1
|
| Anzahl Drehzahlen |
12
|
| Vorschub |
0,10 - 0,40 mm/U |
| Ausladung |
370 mm |
| Tischgröße |
600 x 500 mm |
| T-Nutengröße (Tisch) |
14 mm |
| T-Nutenanzahl (Tisch) |
2 (diagonal) |
| Säulendurchmesser |
200 mm |
| Abstand Spindelnase - Tisch |
100 - 560 mm |
| Abstand Spindelnase - Fuß |
1.180 mm |
| Motorleistung |
400 V / 2,2 kW / 2,8 kW |
| Gesamthöhe |
2.350 mm |
| Abmessungen (H x B x T) |
2.400 x 680 x 950 mm |
| Gewicht |
890 kg |
| EAN |
4260364290219 |
