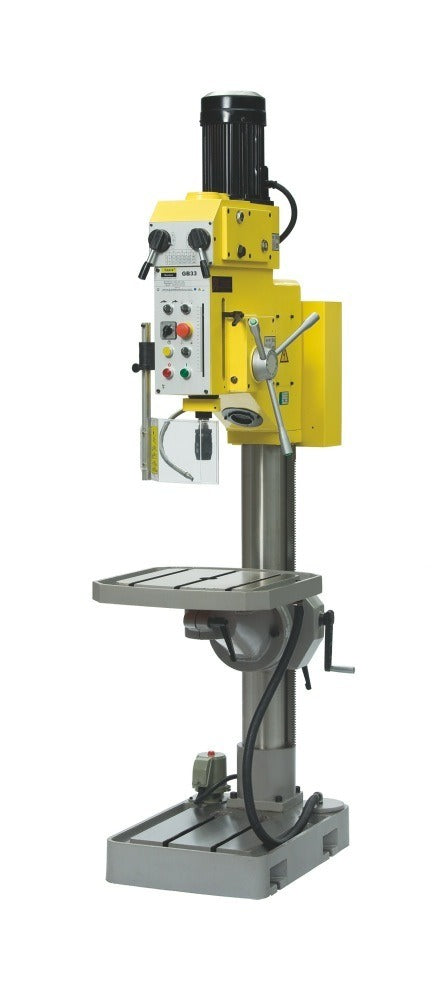

GB 33
Getriebebohrmaschine mit Gewindeschneideinrichtung, Kühlmitteleinrichtung und Pinolenvorschub MK 4 bis 35 mm
Beschreibung
- Schwere Ausführung
- Abschließbarer Hauptschalter und Motorschutzschalter
- 18 Geschwindigkeiten über Getriebeschalthebel und 2-stufigen Antriebsmotor schaltbar
- Mechanischer Vorschub mit 2 Vorschubgeschwindigkeiten
- Automatische Zahnradschmierung
- Spindelarretierung mit integriertem Austreiber für einfachen Werkzeugwechsel
- Höhenverstellbare Schutzscheibe mit Mikroschalter gegen herumfliegende Späne für größtmöglichen Schutz
- Hohe Rundlaufgenauigkeit aufgrund gehärteter und geschliffener Hauptspindel
- Groß dimensionierte, dickwandige Säule
- Große Ausladung
- Präzise oberflächenbearbeiteter, massiver, sehr stabiler Arbeitstisch, dreh- und schwenkbar (GB33) mit T-Nuten für 16 mm Nutensteine
- Große und massive Grundplatte mit T-Nuten, präzise oberflächenbearbeitet
- Integrierte Kühlmitteleinrichtung mit Kühlmittelbehälter
- Einstellbarer Bohrtiefenanschlag mit Millimeterskala, frontseitig ablesbar
- LED-Arbeitsleuchte
- Serienmäßig mit Schnellspannbohrfutter 1-16 mm
Technische Daten
| Bohrleistung |
35 mm |
| Pinolenhub |
180 mm |
| Spindelaufnahme |
MK 4 |
| Drehzahlbereich |
50 - 1.450 min-1
|
| Anzahl Drehzahlen |
18 |
| Vorschub |
0,10 und 0,20 mm/U |
| Ausladung |
350 mm |
| Tischgröße |
550 x 550 mm |
| T-Nutengröße (Tisch) |
16 mm |
| T-Nutenanzahl (Tisch) |
2 (diagonal) |
| Säulendurchmesser |
150 mm |
| Abstand Spindelnase - Tisch |
700 mm |
| Abstand Spindelnase - Fuß |
1.200 mm |
| Motorleistung |
400 V / 0,85 kW / 1,5 kW |
| Gesamthöhe |
2.250 mm |
| Abmessungen |
650 x 900 x 2.250 mm |
| Gewicht |
470 kg |
| EAN |
4260364290202 |
